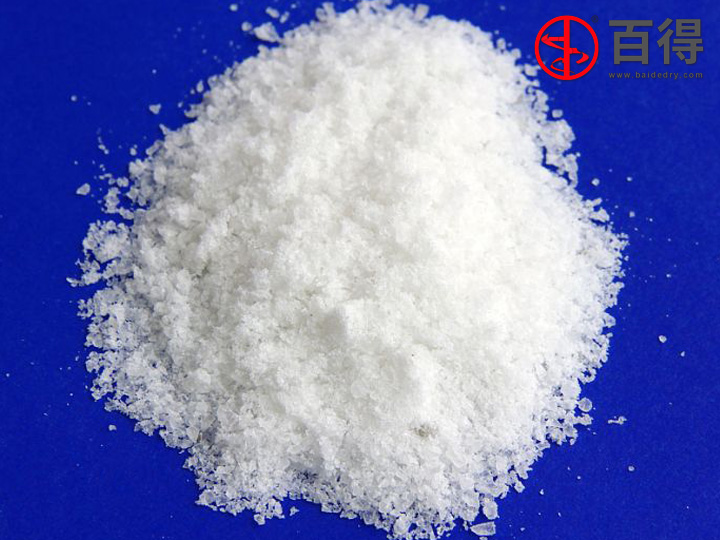

聚醚醚酮PEEK于20世紀70年代末由英國ICI公司研發(fā)，前期主要用于國防軍事領(lǐng)域，后發(fā)展應用于民事。聚醚醚酮是一種線性芳香族高分子材料，不僅具有良好的加工性能，還有優(yōu)異的抗高溫性，同時還有良好的耐磨性、耐化學品性、阻燃性、耐水解性、耐輻射性等許多優(yōu)異性能。聚醚醚酮還具有良好的生物相容性，類似人骨強度和模量的特性，用PEEK制作的人造骨除具有質(zhì)輕、無毒、耐腐蝕性強等優(yōu)點外，還可與肌體有機結(jié)合，所以用PEEK代替金屬制造人體骨骼是其在醫(yī)療領(lǐng)域一個非常重要的應用。

    近十年，國內(nèi)外相繼研發(fā)出多種、系列性醚酮。生產(chǎn)的共同特點是反應結(jié)束后，產(chǎn)物、溶劑、副產(chǎn)物等摻雜在一起，常溫下形成固體混合物，產(chǎn)物中主要反應物 4、4-二氟二苯酮和對苯二酚全部參與反應。通常將混合固體粉碎，用有機溶劑浸出聚合反應時的溶劑二苯砜，再用水浸出副產(chǎn)物氟鹽及原料碳酸鉀等，然后經(jīng)干燥得到純聚醚醚酮。此過程通常又稱為聚醚醚酮精制。

    目前，聚醚醚酮PEEK樹脂產(chǎn)業(yè)化的生產(chǎn)工藝多采用親核取代的逐步聚合反應機理，由4，4'-二氟苯酮、對苯二酚和碳酸鈉、碳酸鉀為原料，以二苯砜為溶劑合成制得?？s聚反應產(chǎn)物由PEEK聚合物與無機鹽、氟化鈉、氟化鉀、二苯砜組成。通常后處理工藝繁瑣。通常先將聚合物粉碎后，用500pm孔徑的細篩篩選，然后送入萃取器，經(jīng)過丙酮浸出二苯砜、水洗出氟鹽等之后，聚醚醚酮產(chǎn)物再經(jīng)離心分離除 去其中浸含的大部分水分，經(jīng)雙錐干燥器真空干燥，zui后得到純物料。此種形式的干燥，由于系統(tǒng)內(nèi)溫度較高，富含水蒸氣，降溫放料時，水分重新回到物料表面，檢測時水分增加較大，達到干燥要求耗時較長。

    以上工藝存在許多問題，主要的是工藝過程復雜，每一個過程需要多臺設(shè)備，并且每一個過程都相互獨立，設(shè)備制造費用高，占地面積大。生產(chǎn)中一個操作過程還需與另一個過程銜接，物料轉(zhuǎn)移過程中耗時較多，影響生產(chǎn)進度。同時，實際生產(chǎn)中前后工序、包裝等又有特殊要求，如產(chǎn)品顆粒形狀、幾何尺寸等，不允許在浸取過程中發(fā)生較大變化。每次處理物料有一定數(shù)量，要求盡 量慢速攪拌或不攪拌，以防物料粉化。

    目前工業(yè)上采用不同的設(shè)備對PEEK產(chǎn)品分別進行丙酮洗滌、水洗滌、干燥等操作，存在使用設(shè)備多，增加設(shè)備維護成本，物料轉(zhuǎn)移時間長、工藝操作繁瑣等缺點。常州百得研制的新型錐形過濾洗滌干燥三合一多功能設(shè)備(專 利號：ZL202022908020.2)，將多臺設(shè)備分散進行的生產(chǎn)過程集合到一臺設(shè)備中，然后分步進行生產(chǎn)，也就是在一個設(shè)備中先進行丙酮浸取，再進行水洗，zui后進行干燥，使聚醚醚酮PEEK樹脂純化洗滌釜的生產(chǎn)效率得到極大提高。

錐形過濾洗滌干燥三合一多功能設(shè)備 工作原理
    錐形過濾洗滌干燥三合一在結(jié)晶罐或反應縮合罐里的原料由管道移入(多功能過濾器)后勿需再從容器中轉(zhuǎn)移出來，而是依靠氣體(壓縮空氣-真空)液體(母液-清洗劑)的移動在一臺設(shè)備中，全封閉條件下完成晶體過濾、攪拌、清洗、脫液、干燥及物料(晶體)的排出。其使用過程如下：
   (1) 進料(反應-結(jié)晶)：由容器上部的進料閥放入各類物料。若使用該裝置進行反應或結(jié)晶時，應事先將濾板下面加滿緩沖溶液。
   (2) 過濾-甩干：可選用加壓過濾或真空抽濾，同時把容器內(nèi)的攪拌槳葉降到結(jié)晶物面，進行壓碾過濾。
   (3) 淋洗晶體(物料)：由容器上部的清洗球加入規(guī)定的清洗劑(液)噴淋到晶體濾餅的表面進行抽濾清洗(又稱置換清洗)。
   (4) 壓碾過濾、脫液：對結(jié)晶物體的表面進行機械性壓碾，開攪拌逆時針方向旋轉(zhuǎn)，一邊壓碾晶體表面，平整修復因壓濾而產(chǎn)生的濾餅裂紋一邊繼續(xù)進行加壓過濾。
   (5) 攪拌清洗：由清洗劑加料管放入清洗液(劑)并開攪拌順時針方向旋轉(zhuǎn)，把晶體濾餅粉碎松開，使其與清洗液混合呈現(xiàn)糊狀或淤泥狀態(tài)，通過攪拌對晶體進行攪拌清洗。
   (6) 干燥、真空干燥或熱空氣干燥：開啟真空閥門，對容器內(nèi)進行減壓同時開夾套加熱循環(huán)系統(tǒng)(筒體-錐體-攪拌軸-槳葉)按工藝規(guī)定溫度進行真空干燥。屆時開攪拌，順時針運轉(zhuǎn)粉碎松開濾餅加快干燥或通過熱空氣對晶體進行熱空氣干燥。
   (7) 物料的排出、自動卸料：按生產(chǎn)工藝規(guī)定的條件(時間-溫度-真空度)待物料干燥后符合質(zhì)量標準，順時針開攪拌使干燥好的物料通過漿葉移到排出口，經(jīng)排料閥自動排出。
   (8) 容器的在位清洗與在位滅菌：卸料完畢即可進行在位清洗與在位滅菌，容器內(nèi)及自動卸料閥均可以在位進行CIP和SIP。

新型聚醚醚酮PEEK樹脂純化洗滌釜 工藝步驟
   (1) 純化處理
    以有機溶劑為純化處理劑，以表面活性劑為純化助劑。聚醚醚酮的純化在常壓下進行，純化溫度在聚醚醚酮的玻璃化溫度與純化處理劑的沸點之間。為避免純化處理劑和純化助劑的損失，在純化過程中zui好對其進行回流冷卻處理。為了使聚醚醚酮的純化效果更好、純化效率更高，在整個純化處理過程中，對物料進行攪拌。
   (2) 抽濾與洗滌
    純化處理完成后，冷卻降溫至100℃以下，停止攪拌，抽濾得聚醚醚酮抽濾物，并可從濾液中回收利用有機溶劑和表面活性劑，先將聚醚醚酮抽濾物用沸騰的丙酮洗滌的次數(shù)至少為3次；再用沸騰的無水乙醇洗滌的次數(shù)至少為3次；然后用沸騰的去離子水洗滌的次數(shù)至少也為3次，并可分別從濾液中回收丙酮和無水乙醇。

    錐形過濾洗滌干燥三合一多功能設(shè)備克服了PEEK樹脂現(xiàn)有純化技術(shù)所存在的缺陷(消耗大量的脫鹽水、且費時、耗能)，大大減少了聚醚醚酮樹脂的損失，并進一步降低了聚醚醚酮樹脂的成本，是提高特種工程塑料純度的有效方法。相對于現(xiàn)在采用的方法具有省時、節(jié)能、純化的高分子聚合物質(zhì)量高等特點，且具有工藝簡便，易于操作的優(yōu)點。
